Popis
UPOZORNĚNÍ: Systém VArio je určen výhradně k montáži a zprovoznění vyškoleným odborníkem (bazénářem), jenž v případně potřeby poskytne příslušnou zákaznickou podporu.
Výrobce nenese žádnou odpovědnost za škody a vady způsobené neodborným zapojením, chybným nastavením nebo nesprávným provozováním systému.

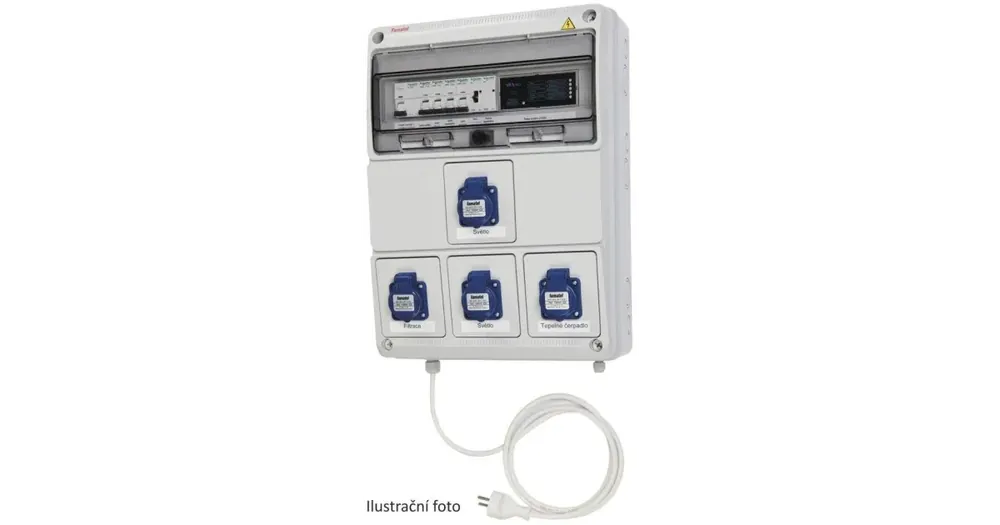

Tato automatika obsahuje DIN modul inteligentního řízení bazénu VArio (nutné zakoupit také WIFI nebo RC modul) a slouží k co největšímu ulehčení montáže a elektrického zapojení. Na těle automatiky jsou zásuvky s popisem, pro který spotřebič slouží.
Připojení pomocí flexi kabelu do zásuvky.
3 jednoduché kroky:
- Umístit automatiku na zeď
- Zapojit bazénové vybavení (filtrace, tepelné čerpadlo, )
- Zapojit celou tuto sestavu do elektřiny přiloženým flexi kabelem.
K automatickému ovládání F1SP1AT lze připojit:
- Jednofázovou filtraci (230V)
- Světlo
- Tepelné čerpadlo
- Solničku VA SALT nebo alternativu (řízení časovým spínáním)
- Protiproud (1f)
! Maximální celkový příkon pro automatiku VArio s flexi kabelem je 3,5kW !
Pro vyšší příkony prosím objednejte rozvaděč vybavený na míru s pevným připojením (ne s flexi kabelem).
Ideální základní kombinací je VArio DIN modul s WiFi modulem jenž umožňuje vzdálené řízení systému přes internet a také vzdálenou diagnostiku/servis.
Sestavu je vhodné doplnit RC modulem pro lokální ovládání. RC modul má navíc krytí IP 65, díky kterému je odolný proti stříkající vodě nebo dešti a je možné jej mít umístěný například vedle bazénu i během koupání
Připojení VA DOS / VA SALT SMART
K propojení samostatného DIN modulu VArio a dávkovací stanice VA DOS / solničky VA SALT SMART objednejte propojovací kabel č. 516130. Pro připojení solničky VA SALT SMART dále potřebujete komunikační modul (položka č. 516141).
Pro připojení starší stanice VA DOS může být nutná výměna elektroniky dávkovací stanice (náhradní díl č. RIC0151815).
Pozn: V případě instalace inteligentního systému VArio na již existující realizaci doporučujeme konzultaci ohledně komunikace s dávkovací stanicí.
Soubory ke stažení:
Prospekt – Inteligentní systém VARIO – CZ/EN => Prospekt_Vario_CZ-AN_new.pdf
Prospekt – Inteligentní systém VARIO – DE/HR => Prospekt_Vario_DE-HR_new.pdf
Prospekt – Inteligentní systém VARIO – EN/RU => Prospekt_Vario_AN-RU_new.pdf
Návod – VArio DIN module – CZ => MANUAL_VArio_DIN_navod_CZ.pdf
Návod – VArio DIN modul – EN => MANUAL_VARIO_DIN_MANUAL_EN.pdf
Návod – VArio DIN modul – DE => MANUAL_VARIO_DIN_BETRIEBSANWEISUNG_DE.pdf
Prohlášení o shodě – CZ => SHODA_VARIO_Prohlášení o shodě – VArio.pdf
Prohlášení o shodě – EN => SHODA_VARIO_Declaration of Conformity_VArio.pdf
Prohlášení o shodě – HR => SHODA_VARIO_Izjava o suglasnosti_VArio.pdf
Detaily produktu
| Kód | vp-5200318 |
| MJ: | Ks |
| Filtrace: | 230V |
| Napájení: | 230 V AC |
| Index krytí: | IP54 |
| Možnost rozšíření: | ANO |
| Světlo: | Ano |
| Protiproud: | 230V |
| Tepelné čerpadlo: | 230V |
| Snadná instalace: | Ano |
| Dálkové ovládání: | Nutné dokoupit (WIFI nebo RC modul) |
| Typ produktu: | Automatické ovládání VArio |
| Salinátor: | Ano |
| MJ | Ks |
