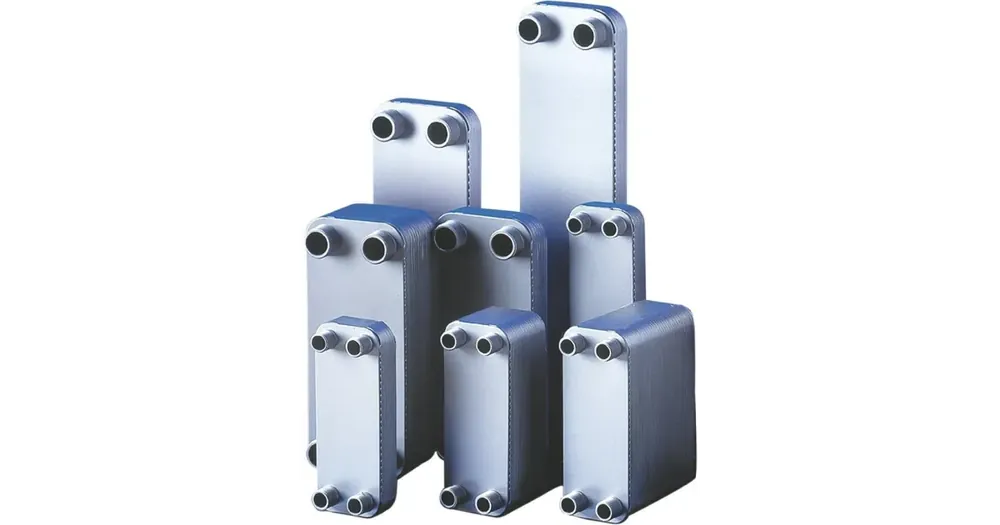

Hit Sezóny Deskový výměník OVBD 62, 62 kW

Popis

Deskový výměník OVBD 62, 62 kW

Bazénový deskový výměník OVBD s výkonem 62 KW je určený pro ohřev bazénové vody o objemu do 30 m³.
Deskový výměník OVBD má vysoký součinitel přestupu tepla, a proto je vhodný zejména při ohřevu tepelným čerpadlem, nebo solárními kolektory. Výměník je připojen tak, aby jím média protékala protiproudně. Deskové výměníky jsou zařízení používaná pro média (mnohdy i agresivní a jedovatá), pracující
za vysokých tlaků a teplot.
Speciální prolisování desek ve výměníku zapříčiňuje vznik turbulentního proudění médií, což umožňuje velmi efektivní přenos tepla a zároveň snižuje možnost usazování sedimentů. Média: voda, pára, vzduch, kapaliny a plyny. Ostatní média jsou povoleny po konzultaci s výrobcem
Vysoký součinitel přestupu tepla
Malé rozměry při velkých tepelných výkonech
Výhodná cena k přenášenému výkonu
Připojení z nerezové oceli
Jednoduchá montáž a demontáž
Možné zvláštní provedení až do 10 MPa
Desky a připojení: nerezová ocel
Pájka: měď

Konstrukce výměníku

Pájený deskový výměník tepla je složen ze speciálních profilovaných desek vylisovaných z plechu. Tyto desky jsou vzájemně mezi sebou poskládány tak, že jejich dotykové body tvoří pravidelnou síť.
V těchto kontaktních místech jsou desky vzájemně spojeny vakuovým pájením. Taková konstrukce je velmi kompaktní, o vysoké mechanické pevnosti, ve které se téměř všechen materiál desek zúčastňuje výměny tepla. Komplikovaný systém kanálů uvnitř paketu vytváří silnou turbulenci a v té souvislosti i vynikající parametry výměny tepla.

Turbulence spolu s vysokou hladkostí vnitřního povrchu desek zmenšuje na minimum možnost narůstání úsad a zachytávání nečistot. Připojovací hrdla jsou rovněž připájena, jsou umístěna na čelní desce výměníku (jednochodý) a zajišťují přívod médií a současně slouží k odvzdušnění či vypuštění zařízení.

Technické parametry

Jmenovitý příkon: 62 kW
Max. teplota: 230 °C
Min. teplota: -190 °C
Napojení: bazénového okruhu: venkovní – 1″
Napojení topného okruhu: venkovní – 1″
Max. tlak: 30 bar
Materiál: Aisi 316
Počet desek: 40
Tlaková ztráta: 14,3 KPa
Hmotnost: 7,195 kg
